おはようございます。吉田です。

スカイツリーがオープンして、どれだけ混みあっていると思います?
実はオープンと同時に人が減ってしまいました(T_T)

確かに今は特集番組やネットのおかげで、行かなくても行ったと同じ位の映像と情報が詳細に入手する事ができます。

展望台のチケットも既にネットで買えるって言ってましたもんね。
そんな状況だと、テナントさんは3年契約なんて続けていけるのかなぁ。。。
一段落してお客さんが定着してくれればいいのですが。

さて今日は、先日YUKIさんに作ってもらったエンジンカラーの装着についてです。

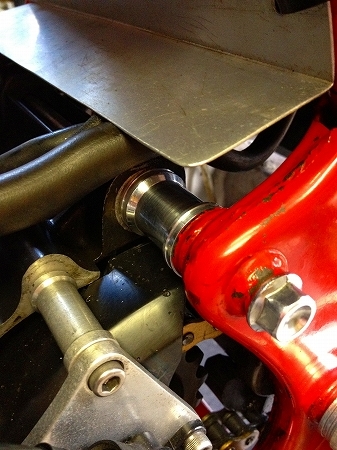

左はそのまま交換するだけなのですが、右はプレートを作らなければいけません。

そもそも薄い鉄板を交換したかったんですよね~。

このエンジンの後ろって、本当は補強を1本入れたいところです。
200km/h以上でレーンチェンジする時に効果が解るレベルなんですけどね。

でも、私にはフレーム補強するような溶接の技術も設備もないし、お金も掛けたくないからできる事だけに手を入れます。

この鉄板を10mmのアルミ板に交換します。

その為にYUKIさんには18mmの長さでカラーを作ってもらいました。

最初に型紙を作るのですが、もともとの鉄板は、エンジンの脱着と製品誤差をカバーする為にシャフト穴が長穴仕様になってます。

オイオイ(-_-;)どこで寸法を決めたらいいんだ?
ボルトの跡が付いているのですが、鉄板自体が曲がっているから正確な数値が計測できません。

こういう場合は、とりあえず作ってみます。
ダメだったら作り直すだけの事。

・・・。

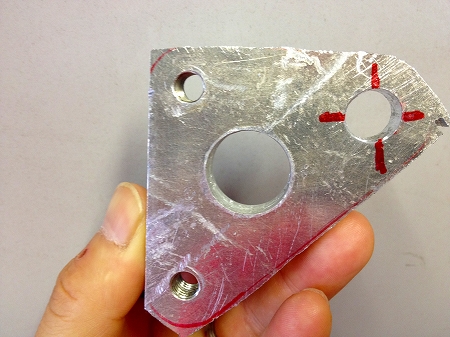

ガビーン。

やっぱりズレてた(爆)

でも、今度は実際にセットすれば正確な穴位置が解ります。
精度で言って10/100位でしょうか(笑)
取り付けボルト穴の精度とかもあるから、こんな程度でも大丈夫ですよ。

型紙をもう一度作ります。

鉄ノコで手切りします(^^ゞ

どうだ?

ほら、ピッタリです(^^)

あとは、サンダーで荒削りして、鉄ヤスリとサンドペーパーで仕上げればこんな感じです。

材質は何でしょうかね?
切るのが大変だったので、5052とかっていうヤツですかね?

柔らかい材質だと、取り付けボルト穴をナメたりしますから、それなりの材質を選びましょう。
そもそも少しは剛性アップも考えたい部分ですしね。

実際は、それほど効果なんか無いと思いますけどね。
ほら、気分の問題もあるでしょ?(^^;

真ん中の穴を仕上げるのが面倒になったので、もうこれで完成にしちゃいます(笑)

結構格好イイでしょ?

左がこんな感じね。

この3点セットで1万円で販売していたらお買い得だろうなぁ。
商売だったら15000円じゃないと成り立たないかな。

カラーだけ誰かに作ってもらえれば、あとは自分でも簡単に作れますから興味があれば作ってみて(^^)

さてと、今月はちょっと忙しくて暫くはブログをアップできなくなってしまいます。
来週いっぱい位までかなぁ~。

借金苦で夜逃げした訳じゃないですからね~(^^)/
